Bucșele brațului de control joacă un rol critic în sistemul de suspensie al unui vehicul. Aceștia nu sunt doar conectori elastici, ci și determină direct traiectoria de mișcare a roții în raport cu caroseria, calea de transfer a sarcinii și caracteristicile cinematice și elastocinematice generale ale vehiculului. Datorită diferențelor în structura structurală și relațiile geometrice, diferitele tipuri de suspensie supune bucșele brațului de control la proporții semnificativ diferite de sarcini longitudinale, laterale și verticale. Acest lucru, la rândul său, impune cerințe de proiectare distinct diferite privind rigiditatea radială a bucșei, conformitatea la torsiune și chiar caracteristicile axiale. Această variație este tocmai motivul pentru care bucșele nu sunt unice: inginerii trebuie să adapteze curba de rigiditate a bucșei, comportamentul de amortizare și geometria în mod specific tipului de suspensie pentru a obține echilibrul optim între manevrabilitate, confort de rulare și durabilitate (Ne puteți contacta și pentru a afla mai multe despre Bucșa brațului de control VDI 6Q0407182).

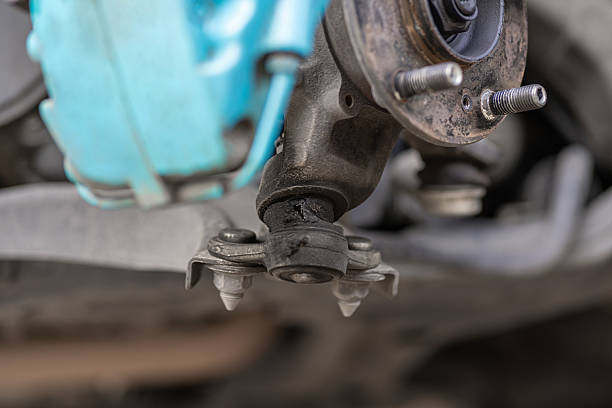

Suspensia cu bare MacPherson este cea mai comună suspensie independentă entry-level, utilizată pe scară largă în axele din față. Caracteristica sa definitorie este un singur braț de control inferior (de obicei în formă de L sau A), cu capătul superior conectat direct la caroserie și la articulația de direcție prin intermediul unui amortizor cu arc. Această configurație înseamnă că bucșa brațului de control inferior trebuie să suporte simultan majoritatea sarcinilor longitudinale și laterale, plus o parte a sarcinilor verticale. În direcția longitudinală, forțele de frânare sau de accelerare sunt transmise în primul rând prin brațul de control inferior către punctul de montare al bucșei. Sarcina longitudinală reprezintă adesea 40-60% din sarcina totală - cea mai mare proporție - deoarece nu există niciun braț care să împartă sarcina. Prin urmare, bucșa trebuie să ofere o conformitate longitudinală suficientă pentru a absorbi impactul drumului, totuși să evite deformarea excesivă care ar putea cauza modificări necontrolate ale degetelor. În direcția laterală, forțele de viraj sunt împărțite între brațul inferior și bara antiruliu, ceea ce face ca rigiditatea radială să fie critică: este necesară o rigiditate radială mai mare pentru a rezista deplasării laterale, pentru a menține unghiuri de cambra stabile și pentru a preveni rularea excesivă a caroseriei sau subvirarea. Încărcările verticale, totuși, sunt relativ scăzute, deoarece sunt suportate în principal de loncher; aici, bucșa favorizează un grad de conformitate la torsiune pentru a se adapta la șoc/recul și mișcarea de rotație a roții în timpul direcției. Rigiditatea radială excesivă compromite confortul; rigiditatea la torsiune prea mare crește problemele NVH. Astfel, bucșele brațului de control MacPherson sunt în mod obișnuit proiectate cu o rigiditate radială semnificativ mai mare decât rigiditatea la torsiune - adesea cu un factor de 5 până la 10 sau mai mult - subliniind rigiditatea radială pentru stabilitatea de bază a manevrării, în timp ce reglarea fină a conformității la torsiune prin intermediul structurilor hidraulice sau cavitate pentru a îmbunătăți izolarea vibrațiilor.
Suspensia cu braț dublu reprezintă o soluție clasică mai performantă, utilizată atât pe puntea față, cât și pe cea spate. Are un braț A superior și unul inferior, formând o geometrie aproape de paralelogram. Acest aspect permite o distribuție mai echilibrată a sarcinii: sarcinile longitudinale (de la frânare/accelerare) sunt gestionate în principal de brațul inferior, dar și brațul superior împarte o parte din sarcină, reducând proporția longitudinală la 30-40% - mult mai mică decât în cazul MacPherson. Încărcăturile laterale sunt rezistente eficient de ambele brațe, distribuind forțele de viraj în mod uniform și rezultând o sarcină laterală mai mică pe bucșă. Sarcinile verticale sunt împărțite în mod similar între brațele superioare și inferioare, ceea ce duce la o solicitare mai uniformă. Avantajul cheie al acestei geometrii este controlul precis al mișcării roții, care crește dramatic cererea de conformitate cu torsiune: ambele brațe trebuie să permită o răsucire unghiulară semnificativă în timpul deplasării roții pentru a obține o mișcare paralelă ideală și un câștig controlat de cambra. Rigiditatea radială, între timp, ar trebui să rămână moderat de mare pentru a preveni deformarea elastică excesivă din cauza perturbării parametrilor de aliniere. Bucșele cu braț dublu sunt astfel caracterizate printr-o rigiditate la torsiune mai mică în raport cu rigiditatea radială - de obicei un raport de 1:1 la 1:3 - și folosesc adesea design asimetrice sau bucșe hidraulice pentru a înmuia și mai mult răspunsul la torsiune, întărind în același timp rigiditatea radială pentru stabilitatea laterală. Acest lucru permite o performanță superioară în condiții de conducere agresivă: un control mai bun al ruliului, un comportament mai stabil în vârful piciorului/cambra, dar necesită și o rezistență mai mare la oboseală și caracteristici dinamice precise de la bucșă.
Suspensia multi-link este cea mai flexibilă și complexă arhitectură de suspensie independentă, folosind de obicei trei până la cinci legături separate pe puntea spate (și uneori configurații hibride pe față). Acesta atribuie diferite grade de libertate legăturilor dedicate - inclusiv brațe de control superioare, brațe de control inferioare, brațe de traiect etc. - obținând căi de încărcare foarte decuplate. Sarcinile longitudinale sunt de obicei gestionate de brațe de tracțiune sau longitudinale dedicate, astfel încât cota de sarcină longitudinală a bucșei brațului de control este cea mai scăzută - adesea sub 20-30% - datorită devierii sarcinii de către elemente independente. Sarcinile laterale sunt distribuite pe mai multe legături transversale, fiecare bucșă purtând doar forțe laterale localizate, ceea ce duce la rate individuale de încărcare și mai mici. Sarcinile verticale sunt, de asemenea, împărțite între mai multe puncte de montare, menținând tensiunile de vârf scăzute. Acest nivel ridicat de decuplare funcțională permite fiecărei bucșe ale brațului de control să joace un rol extrem de specializat: unele poziții (de exemplu, brațul inferior față sau bucșele brațului de susținere) prioritizează rigiditatea radială pentru a rezista șocurilor laterale/longitudinale și pentru a menține precizia geometrică; altele (de exemplu, brațul superior sau bucșele de control al degetului) necesită o conformitate extrem de ridicată la torsiune pentru a permite răsucirea naturală a roții și schimbarea degetului în timpul deplasării, permițând efecte de „direcție pasivă din spate”. Raportul rigidității radială-torsională în sistemele cu mai multe legături variază drastic în funcție de funcția legăturii - unii favorizează rigiditatea radială mare, alții domină flexibilitatea la torsiune. Această abordare „specifică rolului” oferă suspensiilor multi-link o gamă de reglare excepțional de largă între confort și manevrabilitate, dar înseamnă, de asemenea, că designul bucșei trebuie să fie foarte personalizat: bucșele din diferite locații ale aceluiași vehicul pot diferi semnificativ, chiar și în ceea ce privește compoziția materialului și structura internă.
Suspensia MacPherson forțează bucșa brațului de control să acționeze ca un „joc de toate meserii”, cu cote mari de sarcină longitudinală și radială, bazându-se în mare măsură pe rigiditatea radială pentru stabilitatea liniei de bază; brațul triunghi dublu reduce sarcina bucșei prin partajarea sarcinii cu braț dublu, punând un accent mai mare pe conformitatea torsiune pentru o cinematică precisă; multi-link descentralizează complet sarcinile, atribuind fiecărei bucșe o funcție specializată în care cerințele radiale sau de torsiune variază în funcție de poziție. Această diferență fundamentală în cerințele de încărcare și funcționale explică în mod direct de ce bucșele nu sunt piese generice interschimbabile. Inginerii trebuie să selecteze sau să proiecteze fiecare bucșă în funcție de geometria specifică a suspensiei, spectrul de sarcină și obiectivele de performanță - decid dacă să acorde prioritate rigidității radiale (pentru rezistența la rulare și reținerea alinierii), conformitatea la torsiune (pentru filtrarea vibrațiilor și articulare) sau un compromis echilibrat - astfel încât același model de bucșă să poată prezenta „personalități” complet diferite atunci când este instalat în suspensii. Bine ați venit să comandați Bucșă braț de control VDI 6Q0407182!
